Agitadores para IBC
DATOS TÉCNICOS
| Aplicaciones: | Líquidos hasta una viscosidad de 20.000 cP, también con partículas o polvos. Apropiado para líquidos almacenados en depósitos IBC (estándar de 1.000 litros y ejecución especial de 600 litros). | |
| ATEX: | Ejecuciones especiales disponibles para zonas ATEX. | |
| Tensión nominal: | Accionamiento eléctrico: 400V AC, 50-60 Hz or 220-230V AC, 0-60 Hz Accionamiento neumático: Aire comprimido limpio y lubricado con aceite. | |
| Dimensiones: | 1020×300 mm (largo x ancho) La altura depende del tipo de motor e impulsor | |
| Materiales: | Partes húmedas (impulsor, eje): AISI 316, PP, PFA, ECTFE. Otras piezas: AISI 304 o acero pintado. | |
APLICACIONES TÍPICAS
| Ejemplos de aplicación | |
| Pinturas al agua o disolvente: |
|
| Pegamentos: |
|
| Tratamiento del agua: |
|
| Industria alimentaria: |
|
| Cosméticos: |
|
Mezclar productos en el interior de un IBC (también conocido como contenedor de rejilla sobre pallet) puede ser fácil y fiable con el uso de un diseño práctico y la experiencia que da el conocimiento de la tecnología y la aplicación.
En Tapflo nos responsabilizamos de ambas cosas: suministramos agitadores de la más alta calidad, seleccionados por nuestros ingenieros para adaptarse a una amplia gama de aplicaciones adaptadas a las necesidades del cliente. Por eso sabemos que nuestros agitadores mezclarán eficazmente casi cualquier medio, independientemente de su alta viscosidad, heterogeneidad o de inclusión de partículas sólidas.
Los agitadores IBC de Tapflo son de alta durabilidad. Su construcción fiable garantiza la longevidad del equipo y asegura un alto nivel de seguridad y comodidad.
El principal uso de los agitadores para IBC es mezclar y unificar el producto antes de utilizarlo. Suelen utilizarse para preparar nuevos productos dentro del contenedor mezclando varios líquidos, líquidos con polvos o concentrados, así como para mezclar un producto existente con otros aditivos, como pigmentos o fragancias.
El uso de agitadores es insustituible cuando se trata de partículas sólidas en el producto. Nuestra solución funciona, no solo en casos con partículas pesadas que sedimentan en el fondo del depósito, sino también con partículas ligeras que flotan en la superficie del medio.
CARACTERÍSTICAS Y VENTAJAS
- Solución completa. Permite una mezcla eficaz inmediatamente después de la instalación.
- Entrega inmediata, disponible en nuestro almacén.
- Su construcción duradera y de alta calidad garantiza longevidad y fiabilidad.
- Adecuado para mezclar productos hasta una viscosidad de 20.000 cP.
- Disponibles con múltiples tipos de impulsores y materiales. Adecuado para una amplia gama de aplicaciones.
- Velocidad de agitación regulable. Controlada mediante un variador de frecuencia (agitadores de accionamiento eléctrico) o con una válvula de aguja (agitadores de accionamiento neumático).
- Alto nivel de seguridad durante el funcionamiento gracias a un interruptor de bloqueo de seguridad (de accionamiento eléctrico). El interruptor desconecta inmediatamente el agitador cuando se levanta involuntariamente durante su ciclo de trabajo.
- Disponible para zonas potencialmente explosivas – según directiva ATEX, zona II 2G.
| Viscosidad cP | Modelo de agitador | Mezcla | Tipo de accionamiento | RPM | Impulsor | Peso |
| 1 – 100 | HBC-037 | Suave – Media | Motor | 1400 | Fijo | 23 kg |
| 1 – 100 | HBC-075 | Vigorosa | Motor | 1400 | Fijo | 25 kg |
| 1 – 250 | LBC-037 | Vigorosa | Motorreductor | 236 | Plegable | 30 kg |
| 250 – 1.000 | LBC-037 | Suave – Media | Motorreductor | 236 | Plegable | 30 kg |
| 500 – 2.000 | LBC-075 | Vigorosa | Motorreductor | 236 | Plegable | 32 kg |
| 2.000 – 5.000 | LBC-075 | Suave – Media | Motorreductor | 236 | Plegable | 32 kg |
| 2.500 – 5.000 | LBC-150 | Vigorosa | Motorreductor | 236 | Plegable | 38 kg |
| 5.000 – 15.000 | LBC-150 | Suave – Media | Motorreductor | 236 | Plegable | 38 kg |
El Agitador IBC está fabricado sobre un bastidor sólido y rígido, lo que permite su instalación en aplicaciones exigentes con medios de alta viscosidad.
Todos los elementos giratorios del agitador están protegidos durante el trabajo, lo que reduce al mínimo el riesgo de contacto accidental. Además, todas los agitadores IBC de accionamiento eléctrico están equipados con una fuente de alimentación eléctrica que protege el motor de sobrecargas.
Los agitadores de accionamiento eléctrico son muy silenciosos durante su funcionamiento, por eso los equipamos con interruptores de seguridad, que desconectan los agitadores en caso de que se levante por encima del bastidor del IBC durante su trabajo.

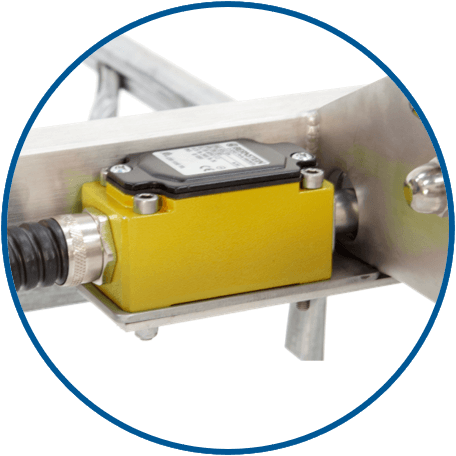

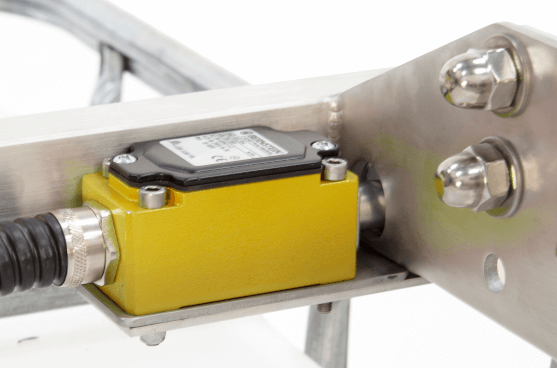

Interruptor de seguridad en el bastidor del IBC

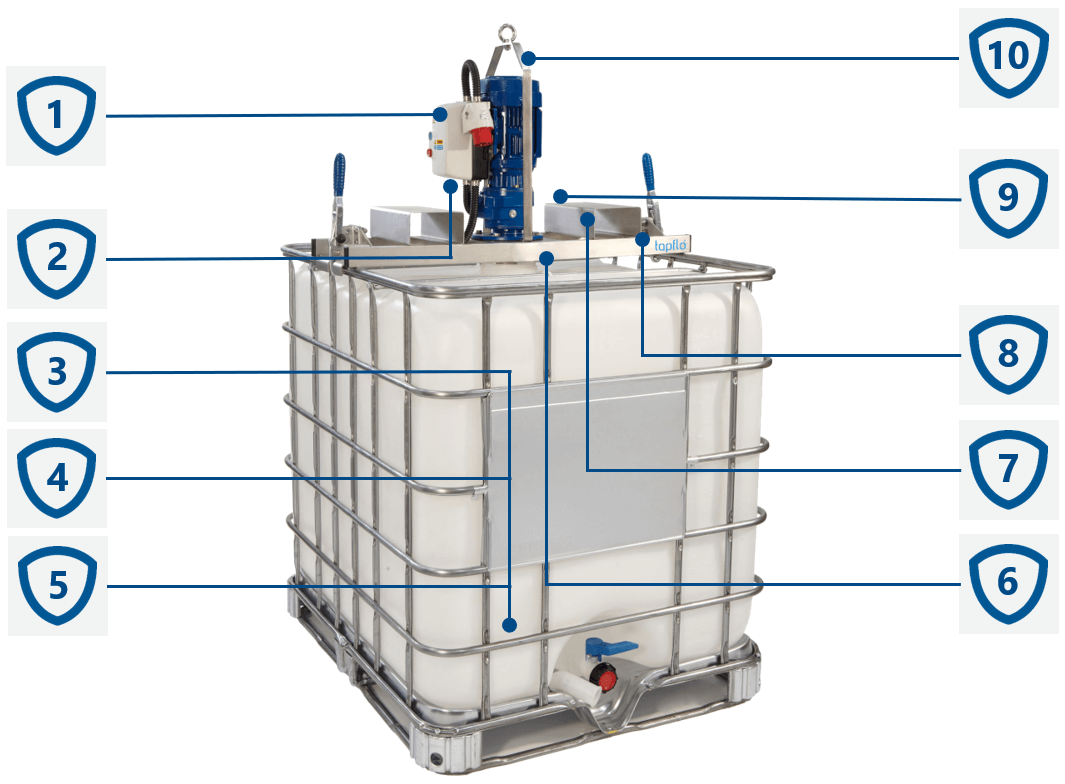

| 1. Accionamientos disponibles
|
Motor eléctrico:
Accionamiento neumático:
Motorreductor:
|

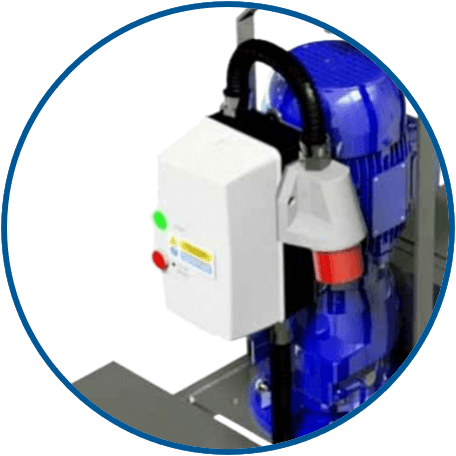

2. Alimentación eléctrica  |
Garantiza un funcionamiento seguro y cómodo
Variador de frecuencia: |
| 3. Impulsor fijo
|
Utilizado con un accionamiento eléctrico o neumático para líquidos de baja viscosidad. |
| 4. Impulsor plegable
|
El diseño plegable permite que el impulsor entre en el IBC. Puede utilizarse con un motorreductor para líquidos de alta viscosidad. |
5. Kicker de bajo nivel  |
Para productos con alto contenido en sólidos que sedimentan, o bajo nivel de mezclado. |
| 6. Entrada de líquido (opcional)
|
La solución más sencilla para añadir suplementos líquidos al producto mezclado. |
| 7. Módulo para carretilla elevadora (opcional)
|
Permite mover el equipo con una carretilla elevadora |
| 8. Interruptor de seguridad
|
Desactiva el agitador cuando no está bien fijado en el IBC |
| 9. Tolva para polvos o polímeros (opcional)
|
Una forma cómoda de realizar adiciones durante la mezcla. |

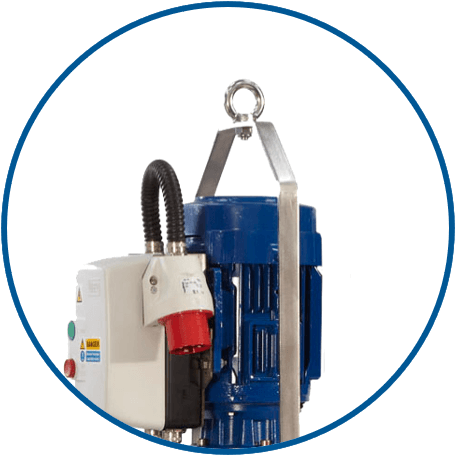

| 10. Marco con cáncamo para elevación
|
Facilita la instalación |
| Accionamiento eléctrico con motor (agitador de alta velocidad)
|
|

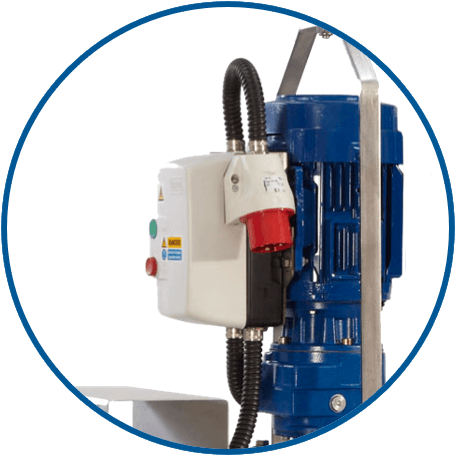

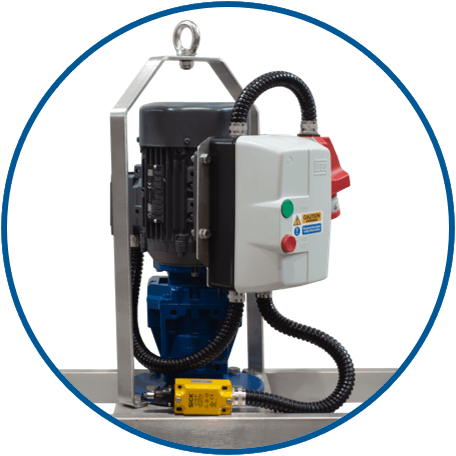

| Accionamiento eléctrico con motorreductor (agitador de baja velocidad)
|
|

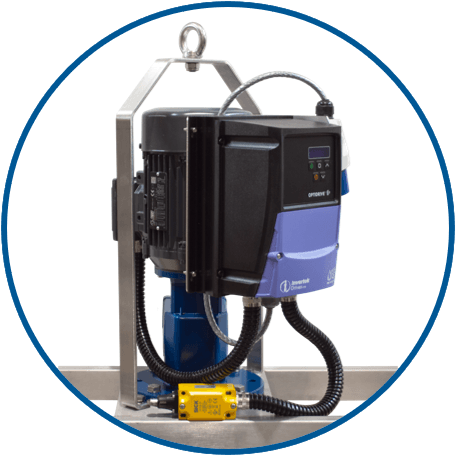

| Accionamiento eléctrico con motorreductor y variador de frecuencia (agitador de baja velocidad)
|
La solución más flexible Permite utilizar una único agitador para mezclar distintos medios mediante el control de la velocidad de rotación.
|
| Accionamiento con motor neumático (agitador de alta velocidad) |
|

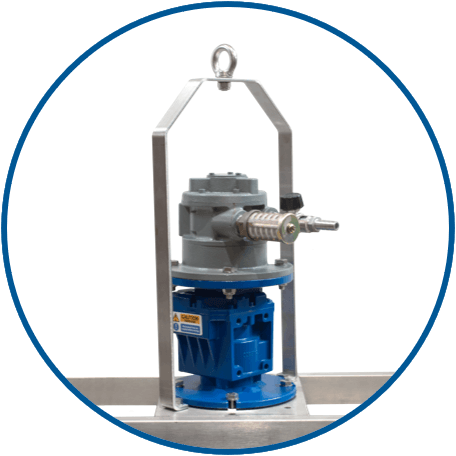

| Accionamiento neumático con motorreductor (agitador de baja velocidad)
|
|

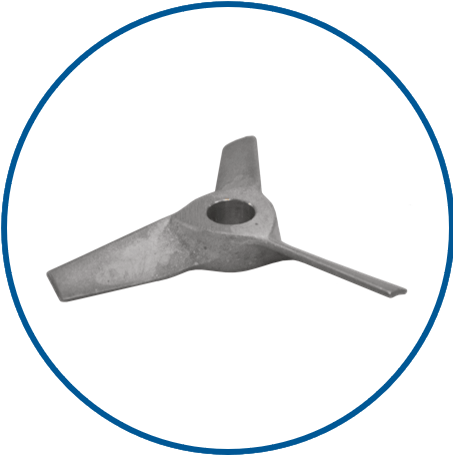

| Impulsor fijo
|
Se utiliza con agitadores de alta velocidad (accionamiento directo del motor) para líquidos de baja viscosidad (hasta 100 cP). Permite una mezcla eficaz en aplicaciones menos exigentes.
Impulsor de acero inoxidable AISI 316. |

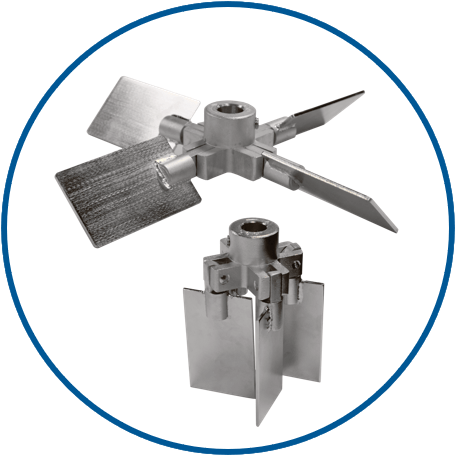

| Impulsor plegable
|
Los impulsores plegables se fabrican especialmente para depósitos IBC en los que el diámetro del impulsor es mayor que el diámetro de entrada de la parte superior del IBC.
Este tipo de impulsor se pliega cuando se está introduciendo en el IBC. Una vez el agitador está en marcha, el impulsor se despliega debido a la fuerza centrífuga y aumenta su superficie para mezclar eficazmente todo el volumen del depósito, incluso cuando el medio incluye partículas sólidas. Los impulsores plegables pueden utilizarse con accionamientos de baja velocidad para mezclar líquidos de viscosidad de hasta 15.000 cP con un solo impulsor o de hasta 20.000 cP con dos impulsores montados en un eje. Impulsor de acero inoxidable AISI 316. |

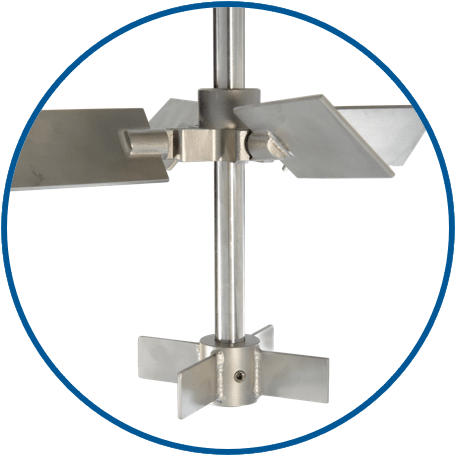

| Kicker de bajo nivel
|
Solución para productos con alto contenido de partículas sólidas que sedimentan en el fondo del depósito.
El impulsor kicker de bajo nivel montado bajo el impulsor plegable permite una mezcla constante e impulsa las partículas sólidas hacia arriba. También tiene su utilidad durante la descarga del depósito cuando es necesario mezclar el medio a bajo nivel. Impulsor de acero inoxidable AISI 316. |

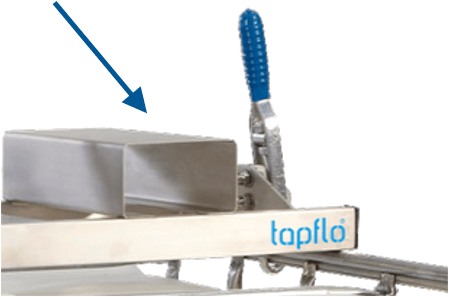

| Estándar con cáncamo de elevación
|
Todos los agitadores IBC están montados sobre un sólido bastidor, lo que garantiza una fijación rígida en el depósito, incluso cuando se mezclan líquidos de alta viscosidad.
El bastidor está fabricado en acero inoxidable AISI 304, con perfiles soldados que garantizan la alta durabilidad del equipo. De serie, el bastidor está equipado con un cáncamo para elevar y bajar fácilmente el agitador. Una vez colocado el bastidor en el IBC, se fija adicionalmente mediante dos abrazaderas de palanca integradas. Estas abrazaderas de palanca, gracias a su mecanismo de bloqueo, evitan que el bastidor se mueva de forma incontrolada. |

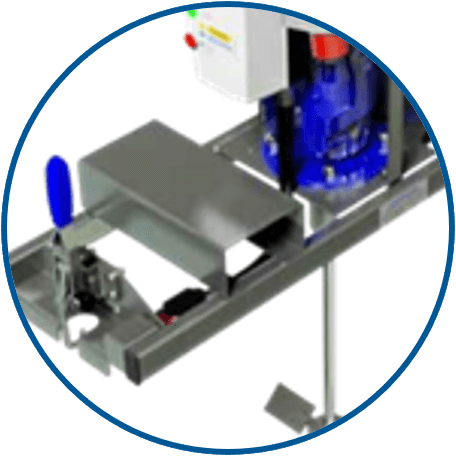

| Bastidor para carretilla elevadora
|
Los bastidores de los agitadores IBC pueden equiparse adicionalmente con un módulo para carretilla elevadora que permite su fácil transporte. En este caso, los soportes adicionales son especialmente fabricados y soldados al bastidor del agitador. Esto permite un transporte seguro y aumenta la flexibilidad de trabajo. |
| Bastidor con entrada de líquido
|
Permite añadir líquido al medio y llenar fácilmente el IBC durante la mezcla. El bastidor del agitador dispone de un orificio roscado para conectarlo a una bomba. El líquido se bombea al depósito mediante una tubería guiada directamente al interior del IBC, donde los aditivos se mezclan eficazmente con el medio. |

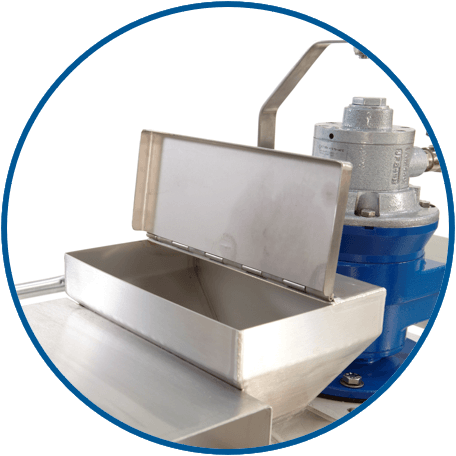

| Bastidor con tolva para polvos
|
Permite realizar adiciones durante la mezcla mediante una tolva con tapa montada en la parte superior del bastidor. Tras abrir la tapa, es posible añadir polvos o polímeros directamente al depósito IBC. La salida de la tolva se coloca directamente en el contenedor, lo que aumenta la eficacia de la mezcla. |

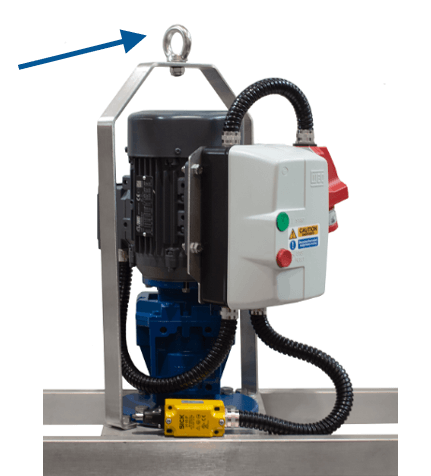

El primer paso antes de activar el agitador es fijarlo al bastidor del IBC. El agitador puede elevarse por encima del contenedor mediante el cáncamo situado en la parte superior del agitador. En el caso de un bastidor con módulo elevador, la elevación puede realizarse mediante una carretilla elevadora, para ayudar a transportar el equipo entre los depósitos.
| Bastidor estándar con cáncamo | Bastidor con módulo para carretilla elevadora |
 |
 |
El eje del agitador debe colocarse coaxialmente al orificio del tanque y luego bloquearse en su lugar mediante las dos abrazaderas de palanca de los extremos del bastidor.

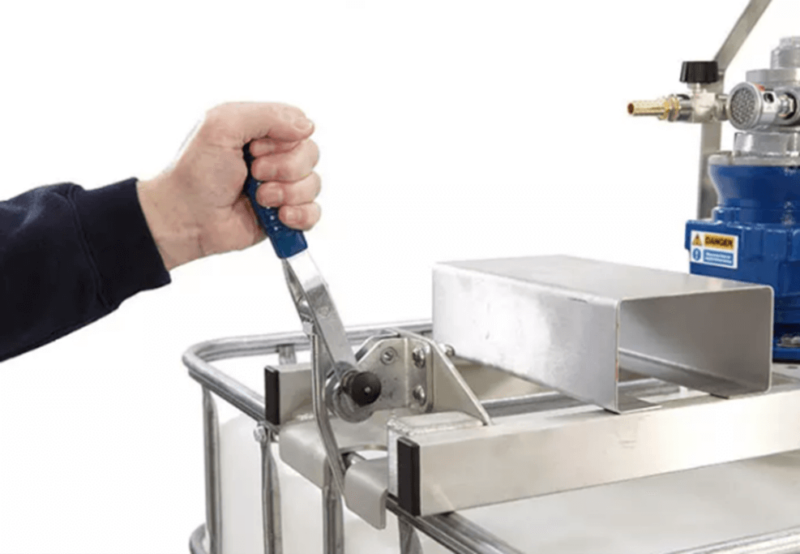

| Bloqueo del mezclador en el IBC mediante abrazaderas basculantes |
 |
El siguiente paso consiste en conectar la alimentación al accionamiento del agitador. Dependiendo del tipo de accionamiento seleccionado, será un accionamiento eléctrico (1 o 3 fases) o un accionamiento neumático (aire comprimido).
En el caso de una unidad de accionamiento eléctrico, el agitador se suministra siempre con su enchufe adecuado, y en el caso de un accionamiento neumático, con una válvula de aguja, silenciador y conector rápido.
La unidad accionada eléctricamente se controla mediante un armario eléctrico integrado o un variador de frecuencia. La unidad accionada neumáticamente se controla mediante la apertura gradual de la válvula de aguja.
Declaración de conformidad CE
Los productos definidos como maquinaria, a los que se les ha otorgado el marcado CE, deben cumplir los requisitos de la Directiva sobre máquinas 2006/42/CE en materia de seguridad. También cumplen la Directiva sobre baja tensión 2014/35/UE y la Directiva sobre compatibilidad electromagnética 2014/30/UE.
Directiva ATEX 2014/34/UE
Ejecución disponible para zonas con riesgo de explosión (ATEX).
