Estación de mezcla IBC
DATOS TÉCNICOS
| Aplicaciones: | Líquidos hasta una viscosidad de 20.000 cP, también con partículas o polvos. Adecuado para líquidos almacenados en depósitos IBC (mezclador IBC) o bidones (mezclador de bidones). | |
| ATEX: | Disponible para atmósferas potencialmente explosivas (zonas ATEX) | |
| Tensión nominal: | 400V AC, 50-60 Hz or 220-230V AC, 50-60 Hz | |
| Dimensiones: | 1300x1200x3000 mm (largo x ancho x alto) | |
| Materiales: | Partes húmedas (impulsor, eje): AISI 316, PP, PFA, ECTFE. Otras piezas: AISI 304 o acero. |
|
Ahorre tiempo y utilice una solución completa para mezclar diversos productos líquidos. Mixing Station es un sistema automatizado para una mezcla altamente eficaz en un IBC. Está disponible tanto en ejecución fija como móvil, lo que permite su uso en diversas ubicaciones.
Las estaciones de mezcla son idóneas y muy fáciles de usar. Todas las operaciones se realizan desde el panel de control integrado, que pone en marcha y detiene la unidad al tiempo que ajusta la velocidad de rotación. El único trabajo manual que hay que realizar es la entrega del IBC y su recogida cuando finaliza el tiempo de mezcla. Este diseño permite colocar y bajar rápidamente la mezcladora, así como ajustar el temporizador de mezcla.
La estación IBC garantiza un alto nivel de seguridad: la mezcladora no sólo no se activará mientras esté elevada por encima del nivel del contenedor, sino que tampoco cuando el contenedor esté mal colocado. Durante el funcionamiento, todos los elementos giratorios se encuentran en un espacio cerrado, lo que elimina la posibilidad de contacto directo accidental.
Los ejes y los impulsores están disponibles en diversos materiales (AISI 316, PP, PFA, ECTFE). El operador, mediante un variador de frecuencia, puede ajustar la velocidad de rotación de la mezcladora, lo que permite utilizarla para muchas aplicaciones diferentes. La estación de mezcla IBC ha sido diseñada para mezclar diferentes líquidos entre sí o con polvos, garantizando su total disolución en los líquidos.
CARACTERÍSTICAS Y VENTAJAS
- La mezcladora nunca funciona sin el depósito IBC o en una posición incorrecta.
- Totalmente controlada mediante un panel de control que incluye el posicionamiento del actuador eléctrico responsable de la altura de la mezcladora.
- Temporizador de mezcla ajustable que permite realizar diferentes trabajos mientras tanto.
- Se suministra con raíles guía para depósitos IBC.
- Instalación móvil o fija.
- Velocidad de mezcla regulable.
- Manejo seguro y fiable.
- Sencillo y fácil de usar.
- Alta eficiencia y mejor gestión del tiempo.
- Fácil colocación de depósitos IBC.
- Manera segura y fácil de mover al depósito IBC con una carretilla manual.
- Adecuado para mezclar diferentes productos de viscosidad de hasta 20000 cP.
- Ejecución apta para trabajos en zonas ATEX – según directiva ATEX, categoría II 2G.
Para utilizar la estación de mezcla, el depósito con el líquido debe colocarse bajo el mezclador. En el caso de una estación de mezcla móvil, es necesario transportar la unidad hasta la ubicación deseada. La colocación correcta del depósito (coaxialidad entre el centro del depósito y el eje del impulsor del agitador) está garantizada por los raíles de guía. Tras la colocación, bajar la mezcladora y ajustar la velocidad de giro y el tiempo de mezcla.
Durante la mezcla, el operario puede concentrarse en diferentes tareas y, una vez finalizada, la unidad se detiene indicando el final del ciclo. Gracias a la función de temporizador, el tiempo de mezcla puede ajustarse con precisión y en función de un producto determinado. El equipo especialmente diseñado, permite colocar con precisión la mezcladora sobre el recipiente. La elevación y el descenso de la mezcladora se controlan mediante un panel de control conectado al actuador. Opcionalmente, el equipo se suministra con un enrollador de cable manual fácil de usar y fabricado para cumplir los requisitos ATEX. En ambos casos, la mezcladora no puede descender de forma incontrolada.

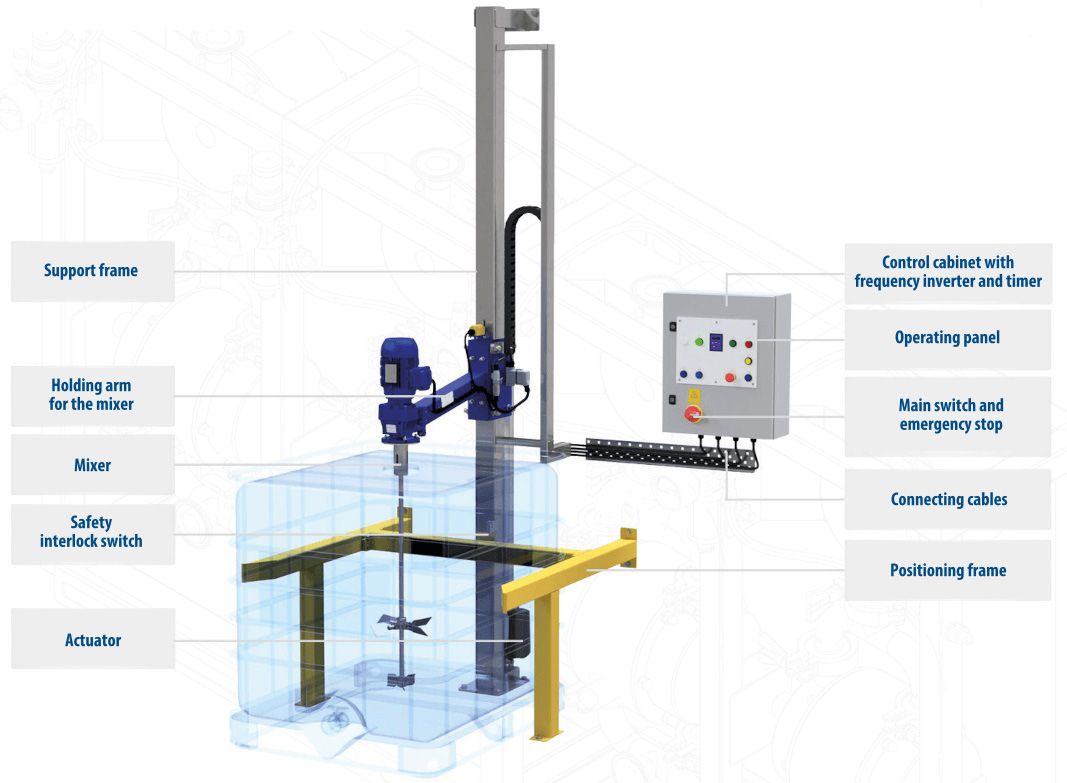

| Bastidor de soporte |
|
|
| Brazo de sujeción para la mezcladora |
|
|
| Mezclador |
|
|
| Interruptor de seguridad |
|
|
| Actuador eléctrico, cilindro neumático o enrollador de cable manual |
|
|

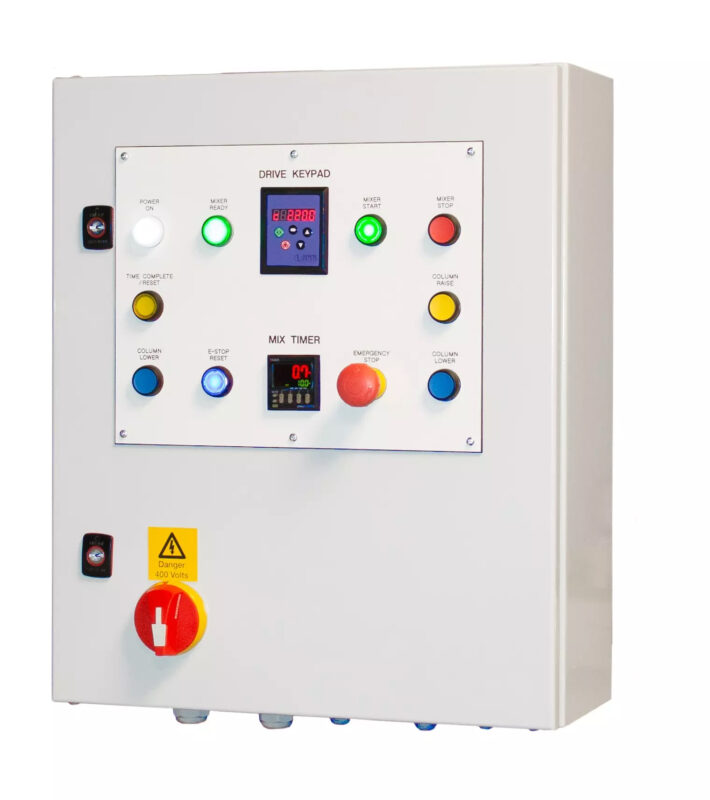

| Armario de control con variador de frecuencia y temporizador |
|
|
| Panel de control |
|
|
| Interruptor principal y parada de emergencia | ||
| Cables de conexión | ||
| Bastidor de posicionamiento |
|
|
- Subir o bajar el agitador
- Ajuste de la velocidad de giro (variador de frecuencia),
- Ajuste del tiempo de mezcla (temporizador) y desconexión automática,
- Parada tras elevar el mezclador o cuando el IBC no está colocado,
- START, STOP, E-STOP (parada de emergencia),
- Protegido contra sobrecargas.

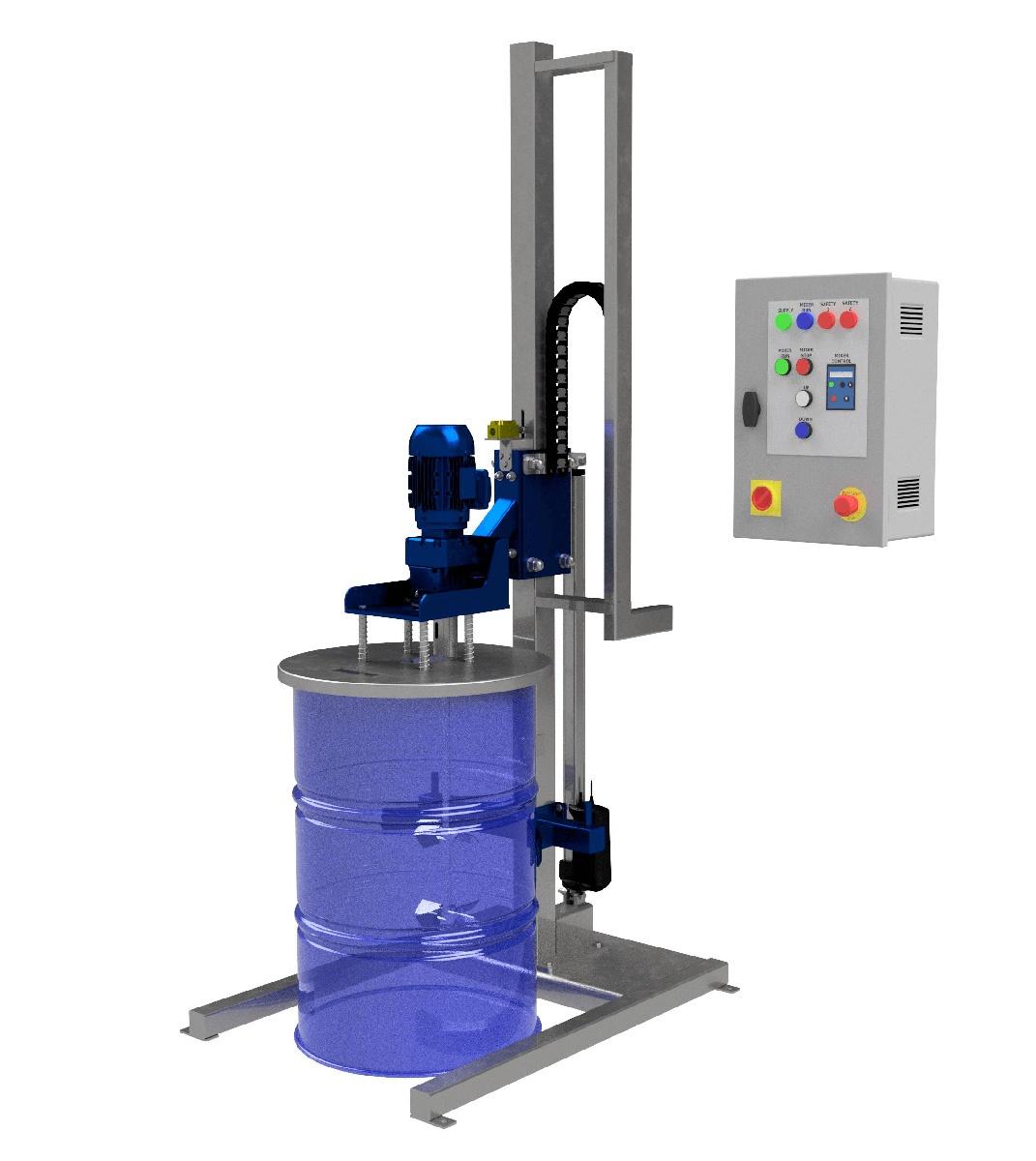

| Estación de mezcla para bidones
|
El equipo integra una cubierta para el bidón para el agitador. Cubre el bidón durante el proceso de mezcla, lo que garantiza que el producto no salga del bidón y evita que entren partículas del exterior. Además, el bidón está sujeto con correas que impiden que gire. También ofrecemos cubiertas de bidón a medida con una tolva de alimentación que permite añadir ingredientes durante el proceso de mezcla sin necesidad de elevar la propia mezcladora. |

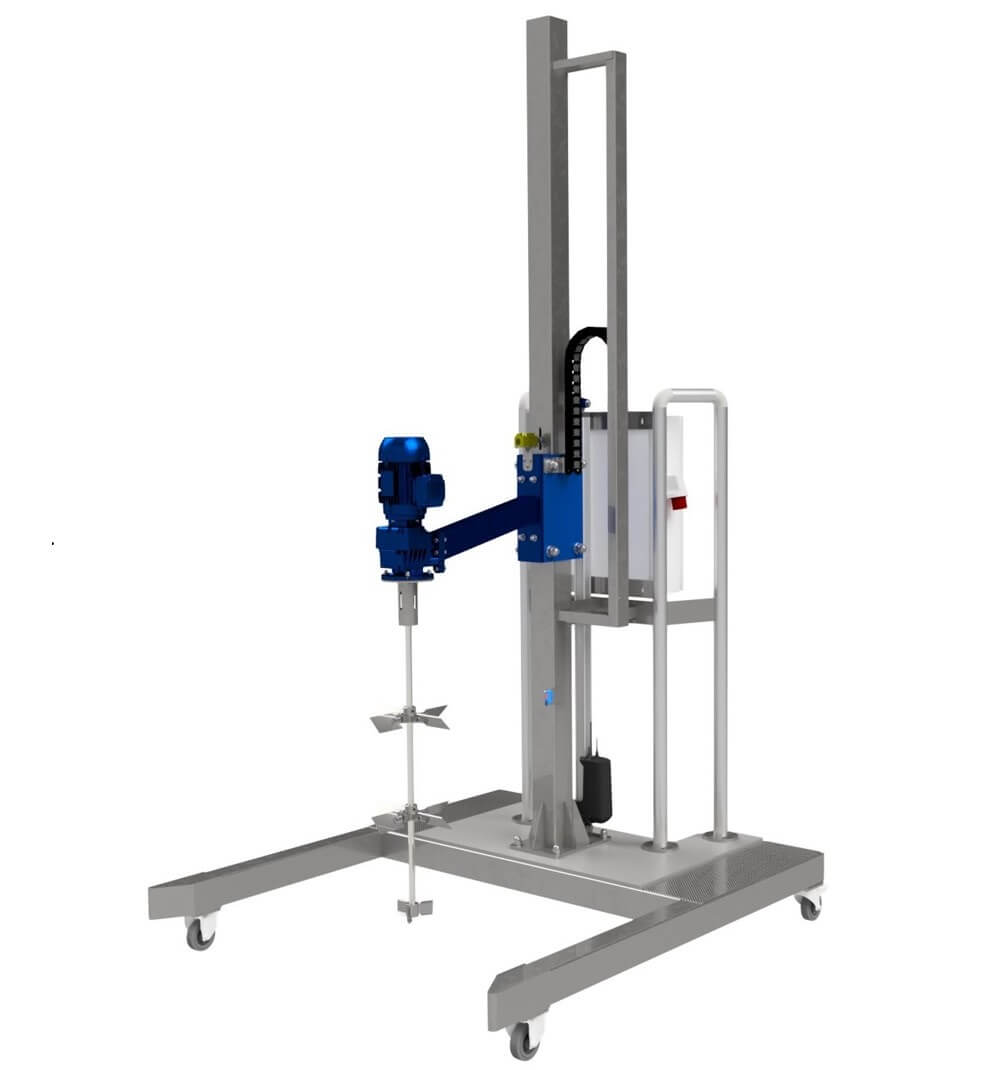

| Mezcladora móvil
|
El diseño móvil de la estación de mezcla permite su uso en cualquier lugar de la fábrica. La estación móvil está equipada con ruedas que permiten transportarla fácilmente. Una vez colocada en la posición deseada (normalmente encima del depósito), las ruedas pueden bloquearse, lo que garantiza la seguridad durante el trabajo. La estación de mezcla móvil está disponible en versiones para depósitos IBC y para bidones. Si es necesario, la estación puede fabricarse según la norma ATEX. |
Declaración de conformidad CE
Los productos definidos como maquinaria, a los que se les ha otorgado el marcado CE, deben cumplir los requisitos de la Directiva sobre máquinas 2006/42/CE en materia de seguridad. También cumplen la Directiva sobre baja tensión 2014/35/UE y la Directiva sobre compatibilidad electromagnética 2014/30/UE.
Directiva ATEX 2014/34/UE
Ejecución disponible para zonas con riesgo de explosión (ATEX).
